SF311(高性能)
发布日期:2021-06-24 浏览次数:845
应用领域
作为伺服控制器和电机之间的连接电缆,适用于室内起重机、机床工业、包装机械以及其他需要高柔性的应用场合。该电缆适用于高机械负载下频繁弯曲移动的场合。整体镀锡铜丝屏蔽可防止外部电磁干扰。

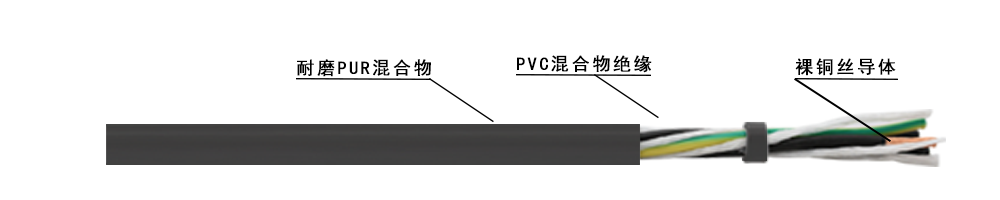

电缆结构
导体:超精绞成束超细裸铜丝,DIN VDE 0295/EN 60228 6类
绝缘:截面积≤4mm2:高机械性能特殊聚合物
截面积≥6mm2:高机械性能PVC混合物
芯线识别:动力线:黑色芯线,白色数字编码1,2,3,一根黄/绿芯线
1对控制线:黑色,白色数字编码5,6
2对控制线:黑色,白色数字编码5,6,7,8
单元屏蔽:镀锡铜丝编织屏蔽
芯线排列:芯线以最佳节距绞合
内衬层:PVC混合物
总屏蔽:镀锡铜丝编织屏蔽
外护套:耐磨PVC混合物,橙色(近似RAL 2003)
技术参数
额定电压:0.6/1kV
测试电压:动力线 3500V
控制线2000V
最小弯曲半径
移动安装:7.5×D(D=电缆外径)
固定敷设:4×D(D=电缆外径)
温度范围
移动安装:-5℃~70℃
固定敷设:-20℃~80℃
最大速度:架空 5m/s
滑行 3m/s
使用寿命:500万次以上
