EF321（经济型）

应用领域

采用坚固的PUR外护套，具有极佳的耐磨性和抗撕裂性，良好的耐矿物油性。作为伺服控制器和电机之间的连接电缆，适用于室内起重机、机床工业、包装机械以及其他需要柔性的应用场合。该电缆适用于中等机械负载下频繁弯曲移动的场合。整体镀锡铜丝屏蔽可防止外部电磁干扰。建议在室内应用。

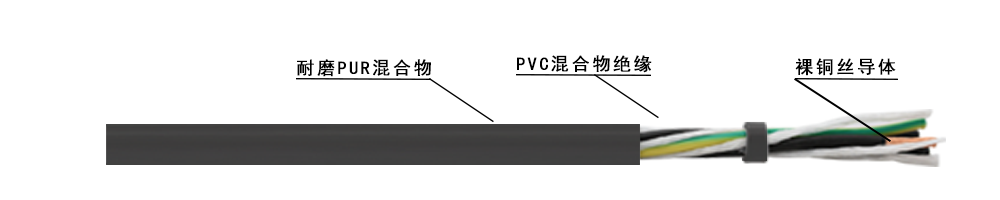

电缆结构

导体：精绞成束细裸铜丝，DIN VDE 0295/EN 60228 6类

绝缘：动力线：高机械性能PVC混合物

控制线：高机械性能特殊聚合物

芯线识别：动力线：黑色芯线，白色数字编码1,2,3，一根黄/绿芯线

1对控制线：黑色，白色数字编码5,6

2对控制线：黑色，白色数字编码5,6,7,8

单元屏蔽：镀锡铜丝编织屏蔽

芯线排列：芯线以短节距绞合

内衬层：聚酯薄膜绕包

总屏蔽：镀锡铜丝编织屏蔽

外护套：耐磨PUR混合物，橙色（近似RAL 2003），黑色（近似RAL 9005）

技术参数

额定电压：0.6/1kV

测试电压：动力线 3500V

控制线2000V

最小弯曲半径

移动安装：10×D（D=电缆外径）

固定敷设：5×D（D=电缆外径）

温度范围

移动安装：-10℃～70℃

固定敷设：-20℃～80℃

最大速度：架空 2m/s

使用寿命：300万次以上
